ENCENDER 8 LED´S EN SECUENCIA

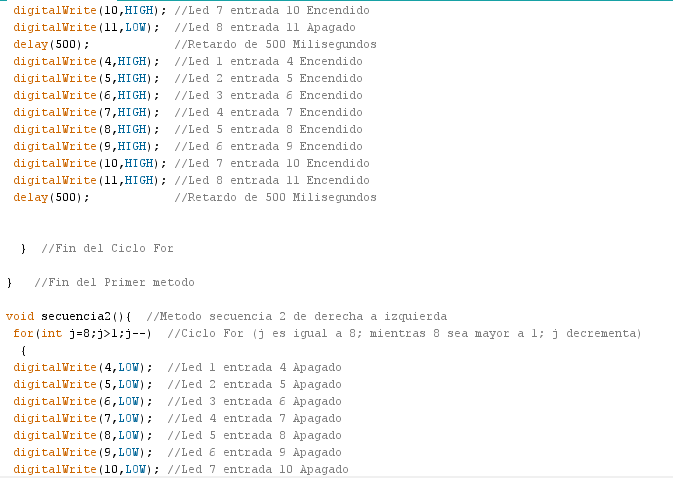

Código en Arduino para encender 8 Led´s en 3 secuencias Explicado:

Ahora subiremos el programa a la placa de arduino presionando el botón que se encuentra en la parte superior izquierda (Botón que se encuentra encerrado en el circulo rojo).

Recuerden que para poder subir el programa debemos conectar la placa de Arduino a la pc por medio del cable USB 2.0 de impresora.

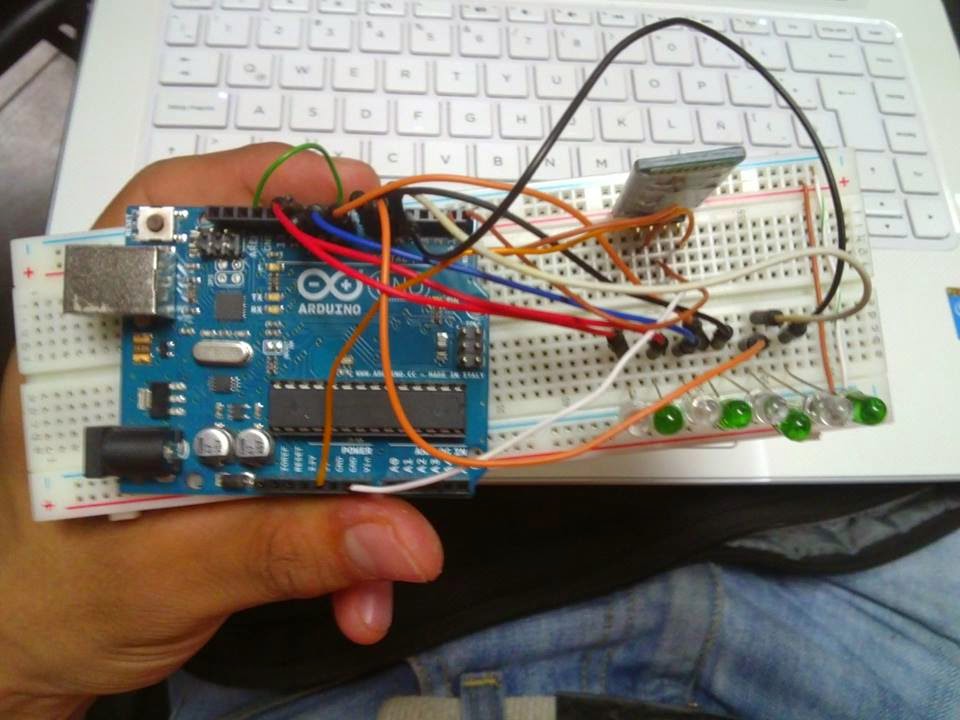

Después conectamos el modulador Bluetooth a la placa de arduino, Introducimos a las ranura del pin 4,5,6,7,8,9,10 y 11 del Arduino los 8 led´s (pata más larga del Led voltaje y la pata más corta a tierra).

Creamos una aplicación en app inventor, donde llevará 4 botones:

Botón 1 (ListPicker) con la Imagen: Conectar Bluetooth
Botón 2: Encender primer secuencia (Click) o Apagar (Click Largo) dependiendo de la Instrucción
Botón 3: Encender segunda secuencia (Click) o Apagar (Click Largo) dependiendo de la Instrucción
Botón 4: Encender tercer secuencia (Click) o Apagar (Click Largo) dependiendo de la Instrucción

Nota: No olvidemos agregar el Dispositivo Bluetooth yendo a la parte izquierda dando click en la pestaña Conectivity y seleccionando BluetoothClient como se muestra en la imagen:

Después de haber hecho el diseño presionamos el Botón de (Bloques), para hacer la estructuración de bloques de la apk.

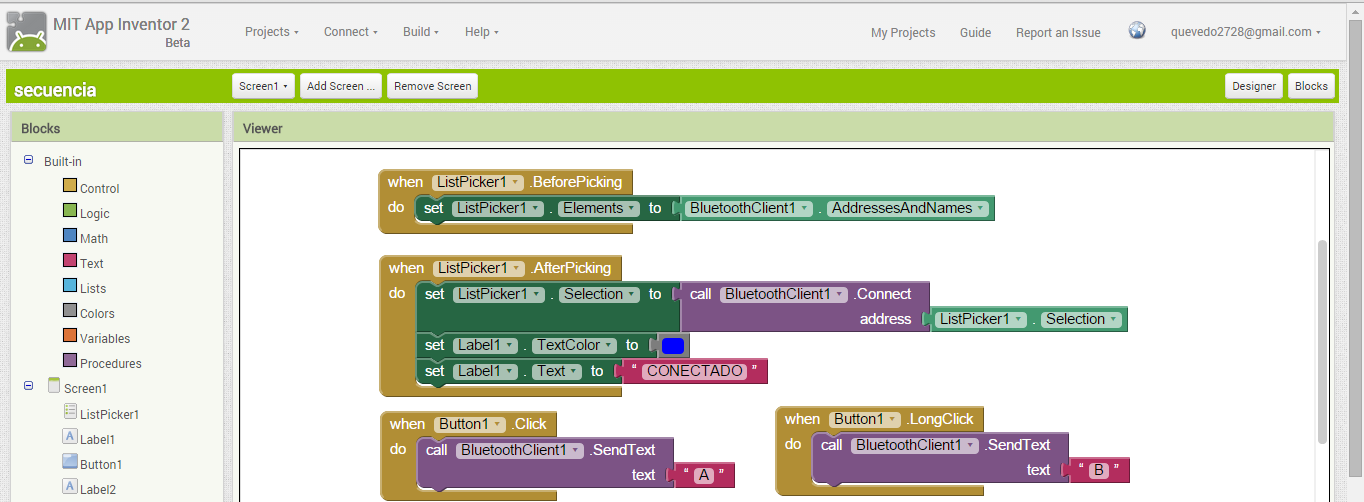

Después de haber presionado el botón iniciamos la estructuración de la apk, lo cual será de esta manera:

Una vez hecho, se descarga la apk presionando el Boton (Build) y después (App save.apk to my computer) para descargar en la PC y despues instalarlo en el celular.

Una vez descargada la APK e instalada en nuestro celular, Activamos el Bluetooth de nuestro móvil y vinculamos el modulador Bluetooth con nuestro dispositivo agregando la contraseña que asignamos en el modulador Bluetooth.

Después daremos Click en la imagen de nuestra aplicación instalada para buscar dispositivos Bluetooth, seleccionar el dispositivo y empezar a probar nuestra práctica.

1.- Dando click en el primer botón llamado (SECUENCIA1) para encender la primer secuencia que va de izquierda a derecha, y dando un click largo si es que queremos que la secuencia se apague.

2.- Dando click en el segundo botón llamado (SECUENCIA2) para encender la segunda secuencia que va de derecha a izquierda, y dando un click largo si es que queremos que la secuencia se apague.

3.- Dando click en el tercer botón llamado (SECUENCIA3) para encender la tercer secuencia que va del centro hacia afuera y de afuera hacia adentro, y dando un click largo si es que queremos que la secuencia se apague.
